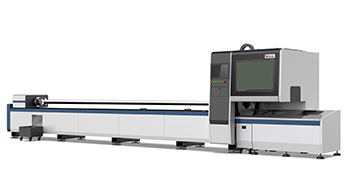

全自動激光切管機
全自動激光切管機-金屬管材激光切割機-專業光纖激光切管機產品簡介:

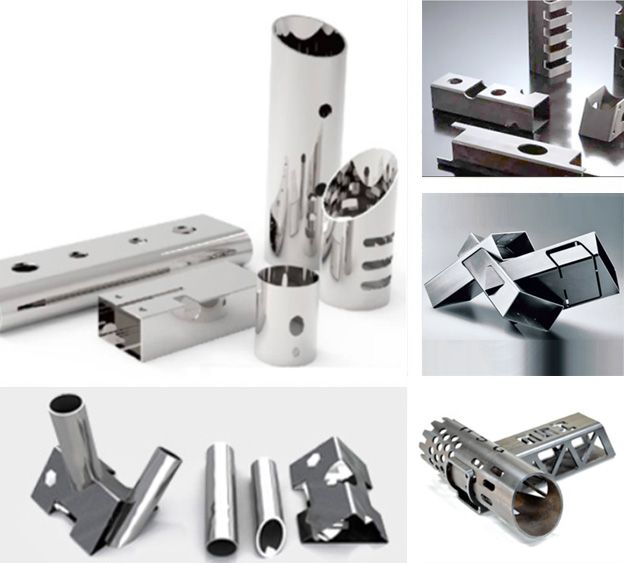

適用于:可進行各種角度、弧度、曲線、不規則形狀切割加工,可進行圓孔、半圓、橢圓、方孔、長方及不規則形狀等管件之挖空加工,以及能直接轉換3D圖紙設計加工路徑。金屬方管、圓管、矩形管、橢圓管、腰型管、D型管、六邊形管等異型管切割,支持管材截斷、割孔、斜切、鏤空、切割形狀等.
我們的YCQG系列管材激光切割機,是專業對金屬管材進行切割的設備,規格有6m、9m等多種規
設備功率從1000w-8000w
切割長度有6M/9M,切割管徑:20-230MM,切割壁厚40MM;
根據切割需求,可選配自動上下料裝置、保護罩裝置,滿足不同用戶的不同切割需求;
配有專用的CAD/CAM自動編程、自動套料軟件,操作簡易方便;
可通過WIFI直接與數控系統通訊,實現故障檢修、遠程操作;
產品技術參數
序號 | 項目名稱 | 參數 | 單位 |
1 | 管材加工尺寸 | 圓管Φ15mm-φ220mm,方管邊長≤110mm,矩形管輪廓對角線≤220mm,L≤6000mm; | mm |
2 | X軸行程 | 160 | mm |
3 | Y軸行程 | 6100 | mm |
4 | Z軸行程 | 120 | mm |
5 | X、Y軸定位精度 | ±0.05/1000mm | mm |
6 | X、Y軸重復定位精度 | ±0.03/1000mm | mm |
7 | 加速度 | 1G | m/s? |
8 | X、Y軸運行速度 | 80 | m/min |
9 | 卡盤轉速 | 95 | r/min |
10 | 尾料長度 | 20(夾緊段)(根據具體工藝情況而定,特殊情況下可做到零尾料) | mm |
11 | 主機外形(長寬高) | 約12435mm×2100mm×2300mm | mm |
12 | 激光功率 | 1000 | w |
13 | 控制系統 | 上海維宏或上海博楚系統 |

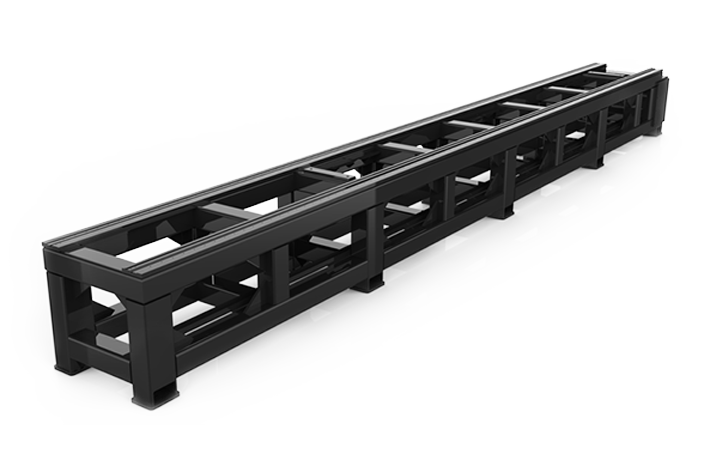

管焊床身30年使用不變形
鋼管焊接床身。內部結構采用飛機金屬蜂窩式結構。由多段方管焊接而成,管內部設置加強筋,增加床身強度和抗拉性,增加導軌面的抗拉性和穩定性;高溫退火處理,消除焊接機加工所產生的應力。降低激光切割機在使用時的損耗,30年使用不變形。

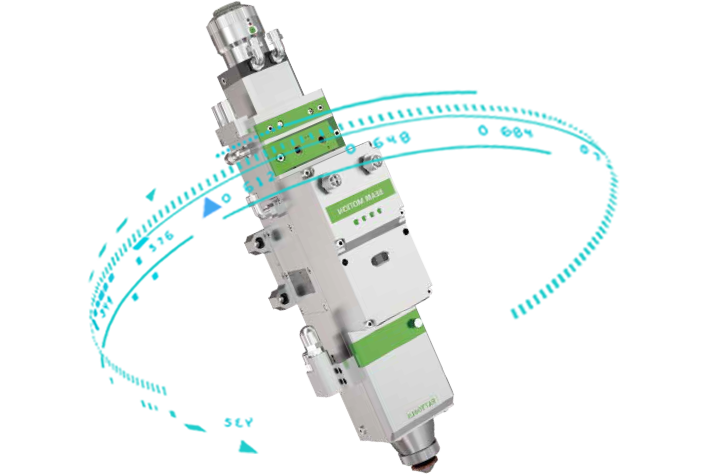

管材專用切割頭
管材專用切割頭,功能強大,輕巧靈動,耐用,輕松駕馭多種類型管材,功能強大。
高精度
采用閉環步進電機,有效避免步進損耗。聚焦速度100m/s,重復精度1μm,IP65級防塵,專利保護鏡蓋板,防塵無死角。
多重保護
3塊保護鏡片,高效保護準直聚焦鏡片。2路光學水冷,有效延長連續工作時間。
可全程監測橫梁及切割部件的運行范圍,迅速反饋使期停止。 有固定限位的雙重保障,能很大的提高設備及人身安全, 降低客戶使用風險。

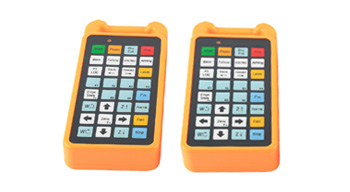

激光切割機遙控手柄
操作簡單,可遙控機器進行切割、穿孔、移動、標定、 緊急急停等操作。無線手柄控制,自由控制夾持壓力, 方便實用,減少管材變形。

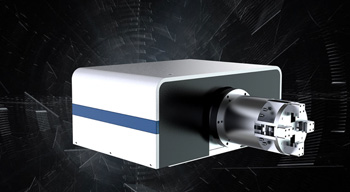

瞬間即可自動定心夾緊工件,同時可調節氣壓大小,操持夾力穩定可靠。

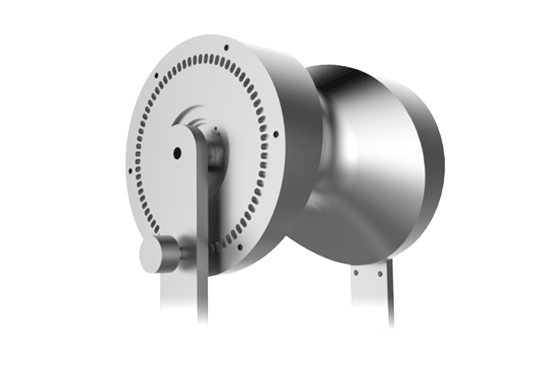

自動支撐裝置
智能化管材支撐設計,解決長管材切割運行中變形問題。
智能化管材支撐設計,解決了長管材切割運行中的變形問題
用于切割0.4-22mm碳鋼板,0.4-14mm的不銹鋼板、鍍鋅板,0.4-8mm的鋁合金,
0.4-8mm的黃銅等多種金屬材料??蔀槟峁┐驑臃?wù),滿意后定機器。
